Belki grzewczo-chłodzące Lindab Premax w Szpitalu Wojewódzkim we Włocławku

Modernizacja szpitala to szeroko zakrojone przedsięwzięcie, obejmujące między innymi przebudowę, rozbudowę i nadbudowę budynków głównego kompleksu, zagospodarowanie terenu oraz wykonanie niezbędnej infrastruktury technicznej. W ramach inwestycji zaplanowano również budowę lądowiska dla Lotniczego Pogotowia Ratunkowego na dachu jednego ze skrzydeł.

Cieszymy się, że rozwiązania Lindab staną się częścią tak ważnej realizacji, której celem jest unowocześnienie infrastruktury jednego z kluczowych obiektów ochrony zdrowia w regionie.

Od analizy parametrów do doboru urządzeń

Na podstawie założeń projektowych zaproponowaliśmy zastosowanie aktywnych belek Premax, przeznaczonych do wentylacji, chłodzenia i ogrzewania wnętrz.

Korzystając z platformy doborowej LindQST, nasz zespół przeprowadził obliczenia i dobrał odpowiednie warianty urządzeń do parametrów poszczególnych pomieszczeń. Szczegółowa analiza pozwoliła określić właściwą konfigurację belek bez konieczności wykonywania dodatkowych symulacji.

Po weryfikacji i zatwierdzeniu parametrów przez projektantów do obiektu dostarczyliśmy:

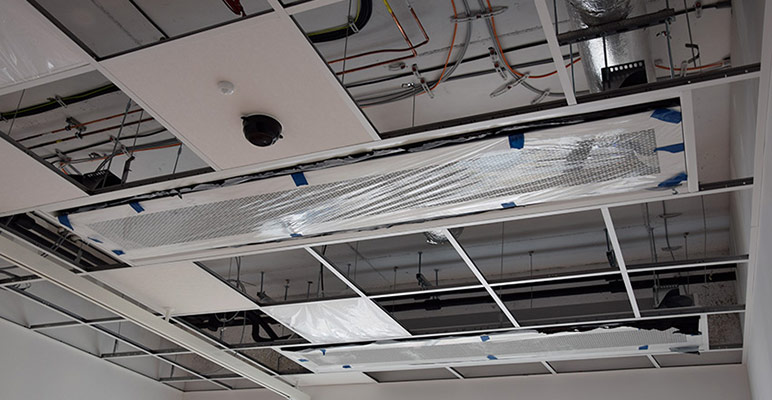

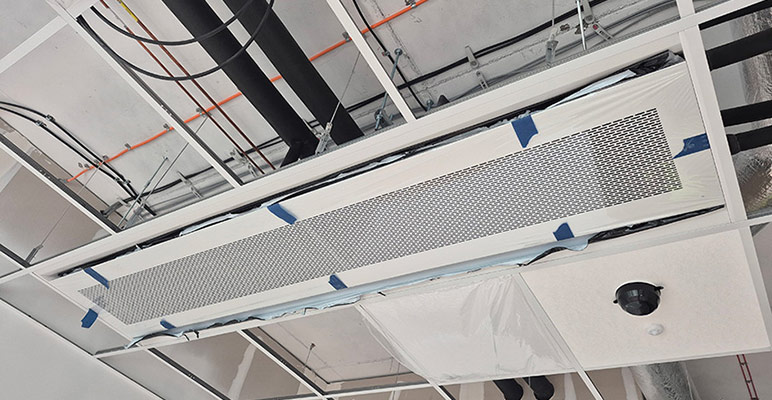

• 102 aktywne belki grzewczo-chłodzące Premax, modele o długości 2,4 oraz 3,0 m,
• 102 czujniki wykroplenia Regula Secura, przeznaczone do montażu i integracji z automatyką budynku; ich zadaniem jest wspieranie ochrony instalacji przed kondensacją podczas pracy w trybie chłodzenia.

Wszystkie dobrane urządzenia pracują w konfiguracji dwustronnego nawiewu.

Premax, czyli wentylacja, chłodzenie i ogrzewanie w jednym urządzeniu

Premax to aktywna belka nawiewna, która może łączyć trzy funkcje: wentylację, chłodzenie oraz ogrzewanie. Produkt opracowano z myślą o instalacjach wymagających dużej mocy chłodniczej oraz precyzyjnego dopasowania parametrów pracy do charakteru i przeznaczenia wnętrza.

Belki wykorzystują powietrze pierwotne dostarczane przez instalację wentylacyjną. Strumień powietrza kierowany przez dysze wywołuje indukcję powietrza znajdującego się w pomieszczeniu. Następnie powietrze przepływa przez wymiennik i wraca do wnętrza jako strumień wymieszany. Dzięki temu jedno urządzenie wspiera zarówno wymianę powietrza, jak i regulację temperatury.

W modelach dobranych do szpitala we Włocławku zastosowano dwustronny profil nawiewu. Dla przykładowych punktów pracy dokumentacja wskazuje całkowitą moc na poziomie 1441 W dla belki o długości 2,4 m oraz 2162 W dla wersji o długości 3,0 m. Wartości te odnoszą się do konkretnych warunków przyjętych podczas obliczeń i nie stanowią parametrów uniwersalnych dla każdej instalacji.

Najważniejsze zalety belek Premax

• Wysoka moc chłodnicza. Premax sprawdza się w pomieszczeniach o dużym zapotrzebowaniu na chłodzenie. Pozwala połączyć wysoką wydajność z kompaktową konstrukcją przeznaczoną do montażu sufitowego.
• Elastyczne dopasowanie parametrów. System JetCone umożliwia regulację ilości powietrza, natomiast AirGuide pozwala dostosować kierunek i sposób jego rozprowadzania. Rozwiązania te ułatwiają dopasowanie pracy belki do układu oraz przeznaczenia konkretnego wnętrza.
• Komfortowe warunki wewnętrzne. Odpowiednio dobrany kierunek nawiewu pomaga ograniczyć ryzyko powstawania niekomfortowych przeciągów. W dokumentacji przygotowanej dla tej realizacji wskazano również niski poziom ciśnienia akustycznego przy założonych parametrach pracy: 22 dB(A) dla belki o długości 2,4 m oraz 24 dB(A) dla modelu o długości 3,0 m.
• Możliwość współpracy z automatyką budynku. Belki Premax mogą zostać wyposażone między innymi w zawory wodne, siłowniki oraz elementy systemów sterowania, takie jak Regula Secura, Regula Combi i Regula Connect. Dzięki temu konfigurację urządzeń można dostosować do wymagań konkretnej instalacji.

Gdzie można stosować aktywne belki grzewczo-chłodzące?

Belki Premax mogą być stosowane w budynkach, w których istotne jest połączenie nawiewu świeżego powietrza z efektywnym chłodzeniem lub ogrzewaniem. Znajdują zastosowanie między innymi w:

• obiektach ochrony zdrowia,
• budynkach biurowych,
• placówkach edukacyjnych,
• innych obiektach użyteczności publicznej.

Parametry urządzeń należy każdorazowo dobierać do przeznaczenia wnętrza, jego obciążeń cieplnych, wymaganej ilości powietrza oraz przyjętych założeń akustycznych. Dlatego jednym z najważniejszych etapów projektu są szczegółowe obliczenia i indywidualny dobór odpowiedniej konfiguracji.
