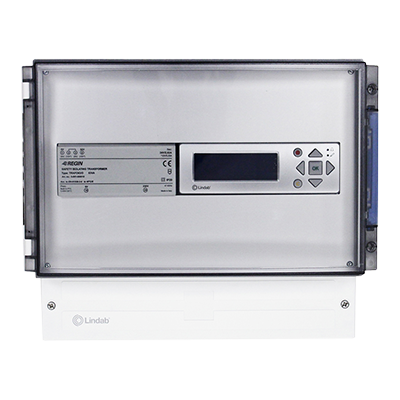

Jednostka główna FDS-M

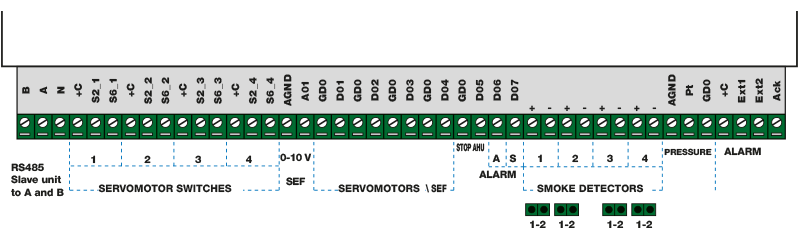

Opis Schemat połączeń Pliki do pobrania

System sterowania klapami przeciwpożarowymi (FDS) umożliwia zasilanie, monitorowanie i testowanie do 60 klap przeciwpożarowych. Możliwe jest również podłączenie i monitorowanie czujników dymu. System jest przeznaczony do zasilania wyłącznie klap przeciwpożarowych z siłownikami 24 V.

Do jednostki głównej FDS-M można przypisać maksymalnie 4 klapy przeciwpożarowe i 4 czujniki dymu, które można połączyć lokalnie bez konieczności stosowania dodatkowych elementów. System FDS-M może opcjonalnie zarządzać prostym systemem oddymiania, sterując 3 klapami oddymiającymi ze sprężyną zwrotną, wentylatorem o zmiennej prędkości obrotowej i manometrem kanałowym. W takiej konfiguracji, podłączenie lokalnych klap przeciwpożarowych nie jest możliwe.

Główną funkcją systemu FDS-S jest stały nadzór wszystkich mikroprzełaczników położenia klap przeciwpożarowych i wszystkich czujników dymu oraz zamykanie klap przeciwpożarowych w przypadku zamknięcia jednej z klap przeciwpożarowych lub aktywacji jednego z czujników. System FDS-M jest w stanie odczytywać (i ewentualnie potwierdzać) sygnały alarmów pożarowych dla systemów zewnętrznych. Sygnał alarmu zewnętrznego jest wysyłany do odczytania przez systemy zewnętrzne (np. w celu zatrzymania jednostki AHU, czyli centrali wentylacyjnej).

Nadrzędny system BMS może być podłączony do FDS-M poprzez protokół Modbus.
