Przepustnica przeciwpożarowa EKO-SRBG1

Opis Wymiary Dane techniczne Pliki do pobrania

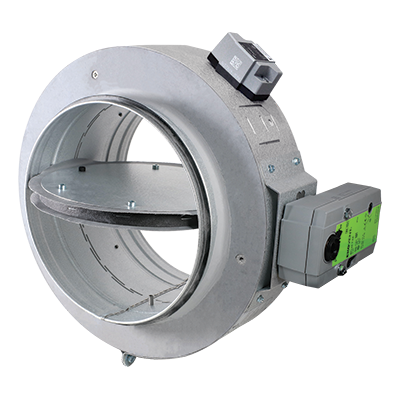

Przepustnica przeciwpożarowa EKO-SRBG1 przeznaczona jest do wydzielania stref pożarowych lub zapobiegania rozprzestrzenianiu się ognia i dymu w systemach wentylacyjnych.

Główne cechy:

• klasa odporności ogniowej EI 60/EI 60 S;
• zamontowany siłownik 24 V lub 230 V;
• wymiary od ø100 mm do 630 mm;
• montaż bez uszczelniania przestrzeni między ścianą a przepustnicą;
• zatwierdzona znakiem CE;
• dostępna w programie MagiCAD.

Opis

EKO-SRBG1 to przepustnica przeciwpożarowa o klasie odporności ogniowej EI 60/EI 60 S, posiada fabrycznie zamontowany siłownik elektryczny ze sprężyną powrotną, stykami krańcowymi oraz czujnikiem termicznym.

Sterowanie i monitorowanie odbywa się za pomocą systemu EKO-MKE/SKE, EKO-KE, EKO-TME/TSE, EKO-MME/SME, EKO-PRO-M/S lub równoważnych.

Materiał

W standardowym wykonaniu przepustnica EKO-SRBG1 wykonana jest z blachy powlekanej powłoką cynk-magnez ZM120 (C4) z elementami montażowymi w klasie C2. Dostępne opcje alternatywne to: stal nierdzewna EN 1.4016 (C4) lub cynk-magnez ZM310 (C5) z elementami montażowymi w klasie C2.

EKO-SRBG1	øA [mm]	B [mm]	C [mm]	D [mm]
100	100	-	-	181
125	125	-	-	181
160	160	-	14	181
200	200	-	35	181
250	250	15*	60	181
315	315	48*	92	181
400	400	91*	136	181
500	500	141*	156	211
630	630	206*	221	211

* Króciec przedłużający wymagany w przypadku krótkiego króćca przyłączeniowego.

Montaż

Aby certyfikat CE zachował ważność, montaż musi być wykonany zgodnie z dołączoną instrukcją montażu. Wymiar otworu w ścianie do montażu przepustnicy przeciwpożarowej odpowiada wymiarowi kanału + maks. 10 mm lub +55 mm. Oś obrotu przegrody przepustnicy może być zamontowana pod dowolnym kątem.

Podczas montażu należy zachować następujące wymiary minimalne:

• minimalna odległość pomiędzy przepustnicami: 200 mm.
• minimalna odległość od ściany/stropu: 75 mm.

Siłowniki

Przepustnica EKO-SRBG1 jest dostarczana z elektrycznym siłownikiem zabezpieczającym 24 V lub 230 V, uzupełnionym o czujnik termiczny oraz przycisk testowy do ręcznego sprawdzania działania na miejscu. Jeśli temperatura wewnątrz lub na zewnątrz przepustnicy przekroczy 72°C, czujnik odcina zasilanie siłownika i przepustnica przeciwpożarowa zostaje zamknięta. To samo dzieje się w przypadku zaniku zasilania.

Siłownik 24 V jest stosowany w połączeniu z jednostkami monitorującymi EKO-KE2-16 i EKO-TME/TSE. Siłownik 230 V jest stosowany z jednostką monitorującą EKO-MKE/SKE, EKO-PRO M/S. Przepustnice przeciwpożarowe o wymiarach od Ø100 do Ø400 mm są dostarczane z siłownikiem BFL, a przepustnice przeciwpożarowe o wymiarach od Ø500 do Ø630 mm z siłownikiem BFN.

Akcesoria

• EKO-NRS - siatka ochronna;
• EKO-FNS - króciec przedłużający z siatką ochronną;
• EKO-UG8-O - czujka dymu do montażu w kanale;
• EKO-GIS - tuleja ścienna do płyt gipsowo-kartonowych, bez zestawu uszczelniacza ogniochronnego.

Parametry

	BFL24-T	BFL230-T	BFN24-T	BFN230-T
Napięcie zasilania	AC 24 V 50/60 Hz, DC 24 V	AC 230 V 50/60 Hz	AC 24 V 50/60 Hz, DC 24 V	AC 230 V 50/60 Hz
Pobór energii	2,5 W	3,5 W	4 W	5 W
Wartości znamionowe	4 VA	6,5 VA	6 VA	10 VA
Stopień ochrony	IP54
Punkty przełączania	5°/80°		5°, 80°
Podłączenie zasilania/sterowania	Kabel 1 m, 2 × 0,75 mm2 (bezhalogenowy)		-
Podłączenie styku pomocniczego	Kabel 1 m, 6 × 0,75 mm2 (bezhalogenowy)		-
Podłączenie			1 m, 2 × 0,75 mm2 i 6 × 0,75 mm2
Kąt obrotu	95° napięcie wstępne sprężyny
Przyłącze osi	trzpień kwadratowy 12 mm
Moment obrotowy	siłownik: min. 4 Nm, sprężyna powrotna: min. 3 Nm		siłownik: min. 9 Nm, sprężyna powrotna: min. 7 Nm
Czas ruchu	siłownik: <60 s, sprężyna powrotna: ok. 20 s		<60 s / 90°
Czas ruchu w trybie awaryjnym	-		20 s przy -10...55°C / <60 s przy -30...-10°C
Kierunek obrotów	możliwość wyboru montażu z prawej lub lewej strony
Wskaźnik położenia	mechaniczny
Temperatura otoczenia	-30... +55 °C
Temperatura bezpieczeństwa	-30... +75 °C		do maks. +75°C
Poziom dźwięku	siłownik: maks. 43 dB (A), sprężyna powrotna: 62 dB (A)		siłownik: maks. 55 dB (A), sprężyna powrotna: 67 dB (A)
Konserwacja	Bezobsługowe
Waga	1200 g		1400 g	1500 g

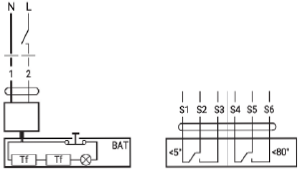

Schematy połączeń

AC/DC 24 V, otwórz/zamknij

1 czarny • 2 czerwony • S1 fioletowy • S2 czerwony • S3 biały • S4 pomarańczowy • S5 różowy • S6 szary

AC 230 V, otwórz/zamknij

1 niebieski • 2 brązowy • S1 fioletowy • S2 czerwony • S3 biały • S4 pomarańczowy • S5 różowy • S6 szary

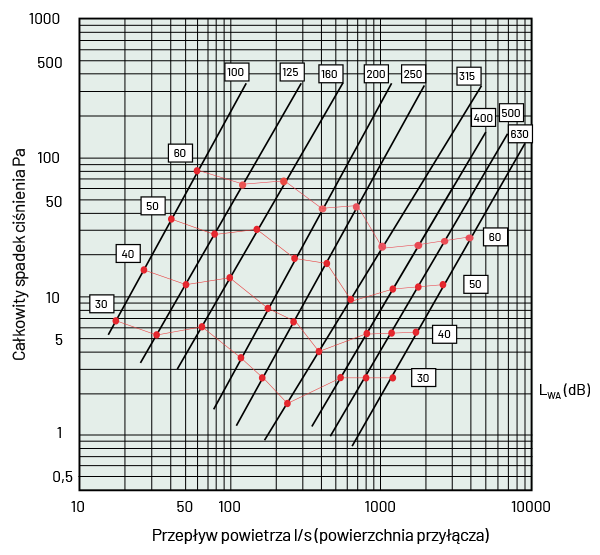

Wykres wymiarowania:

Korekta poziomu mocy akustycznej w pasmach oktawowych. L_WAOK = L_WA + K_{OK 90°}

	Częstotliwość środkowa [Hz]
Pasmo oktawowe	63	125	250	500	1k	2k	4k	8k
Korekta, KOK 90°	6	6	2	-4	-8	-10	-13	-20
Tolerancja ± dB	-	2,5	1,5	1	1	1	1	2

Poziomy mocy akustycznej, spadek ciśnienia i przepływ powietrza zmierzone na przepustnicy przeciwpożarowej zgodnie z normą ISO 5135. Odchylenie standardowe (tolerancja) zgodnie z normą EN ISO 3741:2010.
